Rewolucyjne pasywne systemy fasadowe firmy Schüco
W ramach certyfikacji przeprowadzonej przez Instytut Domów Pasywnych z Darmstadt (Passivhaus Institut Dr. Wolfgang Feist) potwierdzono doskonałą termoizolacyjność systemów fasadowych Schüco FW 50+.SI oraz FW 60+.SI - zgodnie ze standardem budownictwa pasywnego, przy zachowaniu kryterium komfortu domów pasywnych Ucw ? 0,80 W/(m2K).
Wartość tę wyznaczono i certyfikowano zgodnie z najnowszymi obowiązującymi normami oraz kryteriami oceny i certyfikacji systemów fasadowych dla modułu fasady o wymiarach 1,20 m x 2,50 m, z uwzględnieniem termicznych mostków punktowych i zastosowaniem potrójnego przeszklenia izolacyjnego (Ug = 0,70 W/(m2K) o grubości 48 mm. W badaniu po raz pierwszy uwzględniono także wpływ wsporników podszybowych.

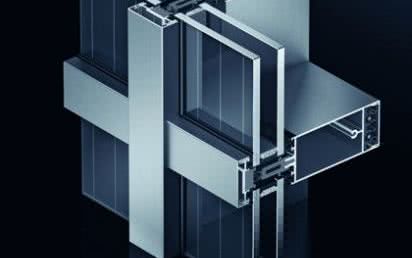

Fasada pasywna Schüco z innowacyjną listwą dociskową oraz potrójnym szkleniem uzyskuje znakomite wartości przenikalności cieplnej do Um=0,81 W/m2K (dla słupa) i Ut=0,78 W/m2K (dla rygla) przy odpowiedniej wartości U dla słupa/rygla bez uwzględnienia mostków punktowych i wpływu wsporników podszybowych do 0,69/ 0,70 W/(m2K).
Certyfikację uzyskano głównie dzięki bardzo dobrej wartości oddziaływania śrub mocujących listwy dociskowej, wyjaśnia prof. dr Wolfgang Feist z Instytutu Domów Pasywnych w Darmstadt.
Znaczącą redukcję przewodnictwa cieplnego w newralgicznych strefach połączeń śrubowych uzyskano głównie dzięki zastosowaniu listwy dociskowej z tworzywa sztucznego wzmocnionego włóknem szklanym (GFK/TWS). Dodatkowo stanowi ona izolację krawędzi szyby wewnątrz profilu. W obszarze wrębu przyszybowego zastosowano spieniony polipropylen o szczególnie dobrych właściwościach termoizolacyjnych, który doskonale chroni konstrukcję przed stratami ciepła.
Do produkcji wsporników podszybowych wykorzystano stal nierdzewną o znacznie niższej wartości przewodności cieplnej w porównaniu do aluminium. Możliwość obciążania rygla fasady do 700 kg umożliwia zastosowanie dużych i ciężkich wypełnień, nawet pakietów trójszybowych o grubości do 64 mm lub wielkoformatowych przeszkleń specjalnych zapewniających komfort cieplny i akustyczny.
Fasady pasywne Schüco FW 50+.SI oraz FW 60+. SI są dostępne w zewnętrznej szerokości profilu 50 oraz 60 mm oraz w dwóch wersjach konstrukcji - z tworzywową lub z aluminiową listwą dociskową, która w bardzo niewielkim stopniu zmienia właściwości cieplne profilu (w ten sposób wykonana fasada posiada nadal doskonałą wartość Ucw ? 0,80 W/(m2K)).
Dodatkową poprawę bilansu energetycznego budynku umożliwia opcjonalna, systemowa integracja modułów fotowoltaicznych z fasadą pasywną. Rozwiązanie profilu ze zintegrowanym kanałem instalacyjnym, prowadnicami i tulejami pozwala na łatwe prowadzenie przewodów przy zachowaniu pełnego dostępu do okablowania.
Oprócz montażu modułów fotowoltaicznych umożliwiających generację darmowej energii elektrycznej taka konstrukcja profilu daje możliwość wzbogacenia instalacji budynku o automatykę. Wykorzystanie elektrycznie sterowanych zewnętrznych żaluzji przeciwsłonecznych Schüco lub mechatronicznych okuć Schüco TipTronic do obsługi zespołów okiennych (Schüco AWS, Uf do 0,9 W/(m?K)) otwiera horyzont zintegrowanego zarządzania systemem wentylacji i zacieniania budynku.
Zużytkowanie darmowej energii promieni słonecznych do produkcji ciepła zostało udostępnione także dzięki możliwości wbudowania w fasadę kolektorów słonecznych.
źródło: www.inzynierbudownictwa.pl
zdjęcie: Schüco
