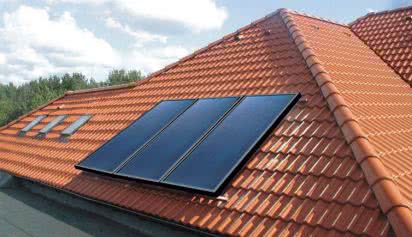

Kolektory płaskie

Zwykłe (niepróżniowe) kolektory z zewnątrz pokryte są specjalną szybą, pod którą znajduje się absorber - płyta pokryta substancją pochłaniającą promieniowanie słoneczne: czarnym niklem, czarnym chromem, czarną miedzią lub tlenkiem tytanu.

Czasami absorbery pokrywa się czarnym lakierem, ale straty ciepła przez promieniowanie są wtedy większe niż w absorberach pokrytych innymi substancjami. Do warstwy absorbera przylegają rurki, przez które przepływa czynnik roboczy - glikol; odbiera on ciepło od nagrzanego absorbera i oddaje je w wymienniku ciepła.

Rama kolektora wykonana jest z włókna szklanego lub aluminium, a tylna ściana - z blachy stalowej z powłoką aluminiowo-cynkową. Między tylną ścianą a absorberem znajduje się izolacja cieplna: najczęściej wełna mineralna lub pianka poliuretanowa, która zapewnia wysoką sprawność działania kolektora płaskiego.

Przekrój kolektora płaskiego

Próżniowe. Różnią się od płaskich zwykłych tym, że wokół absorbera wytworzona jest próżnia (w płaskich zwykłych jest powietrze). Działają wydajniej niż zwykłe kolektory płaskie, ponieważ mniejsze są w nich straty ciepła. Ich elementy wolniej korodują, bo we wnętrzu takich kolektorów nie wytwarza się para wodna. Są droższe niż kolektory płaskie zwykłe, ale z czasem się rozszczelniają: wtedy trzeba ponownie wytwarzać w nich próżnię.
